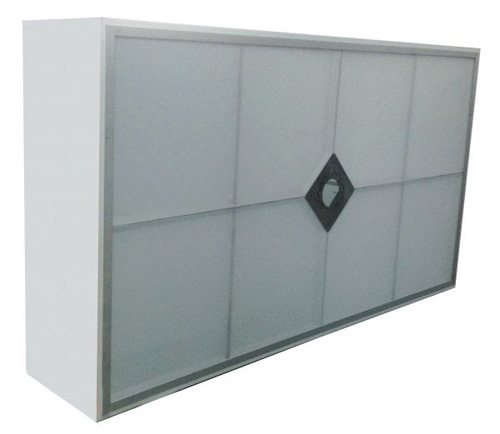

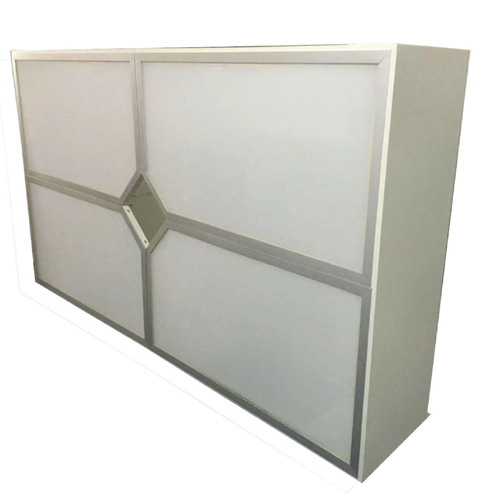

送风天花分别伪百级送风天花、千级送风天花、万级送风天花。送风天花又称为洁净送风天花，净化送风天花，层流送风天花，无尘送风天花，手术室送风天花。

送风天花使用本设备可合理分布洁净室内的气流，有效保证室内的洁净度。送风天花可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

送风天花如何选择：

1、根据手术室级别来选择；

2、安装方式选择不同结构；

3、材质：冷板喷塑需要无尘涂料、不锈钢制作304；

送风天花作用广泛:

洁净送风天花是手术室、层流病房的净化送风末端，它具有高效过滤，均流及气流补偿作用。

送风天花效果和功能得到肯定:

“灵洁”牌系列洁净送风天花是手术室送风末端经验及实践的结晶，这种送风末端已得到了近千间手术室的运用验证。其优越的性能、独特的散流板能使气流均匀送到工作区域，而中央气流补偿装置能有效地消除人员、设备发热而产生上升气流对层流的影响。

送风天花在国内外技术好广州梓净:

“灵洁”牌洁净送风天花装置采用了国内外领先的阻漏层技术，使用本设备可合理分布洁净室内的气流，有效保证室内的洁净度。

送风天花适用领域广:

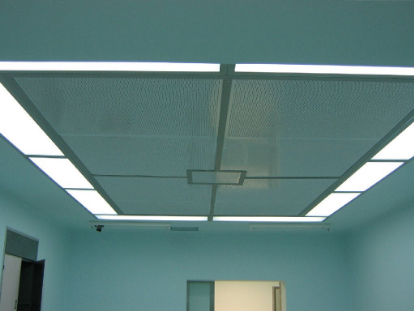

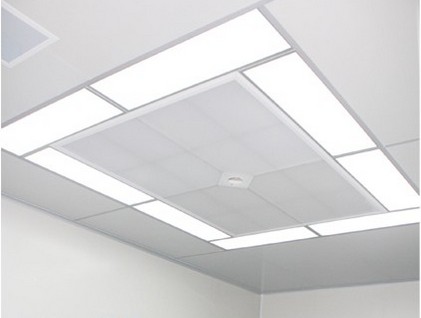

送风天花广泛应用于洁净手术室、洁净病房、洁净动物房等项目。送风天花是一种在医院手术室的洁净空间送风吊顶设置的过滤、阻漏、均匀分布气流的洁净送风天花装置。

洁净送风天花是目前，在医院手术室洁净空间的吊顶内通常设置送风系统，常规采用高效过滤器作为末端装置外露于吊顶面，以高效过滤器的滤纸滤芯和边框密封结构，达到过滤空气，提高洁净度；均布气流，形成平行单向流；边框密封，防止未经过滤的气流泄漏进入洁净工作区。

但是，由于洁净送风天花 高效过滤器体积较大，至使需要吊顶空间高度较大；由于高效过滤器在制作、运输、安装过程，不可避免地会擦伤滤纸滤芯，出现微孔和缝隙，难免有微小泄漏，当气流通过高效过滤器马上进入洁净空间，从而未能达到洁净空间对空气质量的高要求。

洁净送风天花净化通风单元的散流网板是一种净化通风装置，只是用以改进送风口扩散气流方向和均布，未能解决气流的泄漏和高度洁净。

按照刚施行的标准《医院洁净手术部建设标准》的要求，在洁净手术室中要求，必需在手术台上方顶棚上集中通风，就要求多台高效过滤器集中布置。洁净送风天花 对于其它行业，当要求局部百级或全部百级时，也有相同情况。当常规的采用高效过滤器作为末端装置外露于吊顶面时，是无法满足要求的。

本实用新型的目的在于，设计制作一种手术室的洁净送风天花，将高效过滤器与阻漏层结合一体，将送风系统的空气过滤、密封防漏与均布气流三个作用解耦，分别逐个解决，使之形成性能更加完备的新型空气净化系统设置在吊顶上，满足手术室洁净空间对空气净化的高度要求。

手术室洁净送风天花，包括静压箱、高效过滤器，在静压箱进风上方按气流方向设置高效过滤器箱体，箱体内置高效过滤器和混风器，在静压箱进风口处设有均布器，静压箱下方设置阻漏层和装饰层；静压箱可以是单进风，或双进风，上进风或侧进风；

送风天花在静压箱侧壁开设气流联通孔，当多个手术室的洁净送风天花的静压箱并列设置时，联通孔可使静压箱内气流均匀；阻漏层为柔性低阻亚高效过滤材料阻漏层，阻漏层的阻力在40—80Pa，阻力太小，将不足以迫使气流均匀从全部截面上通过；

阻力太大，则易使气流不通过有过滤作用的阻漏层，而从阻力小的边沿缝隙穿过，加大边沿的二次漏泄量；阻漏层的过滤效率在亚高效范围内，即对于≥0.5μm微粒，过滤效率达95％—99％，效率高了，阻漏效果并不再明显增加，反而增加了费用，这与用两道高效过滤器无异，没有实用意义；效率低了，阻漏效果明显下降，失去阻漏的目的；为了美化和保护，可用孔板、筛网或透气膜作装饰层。

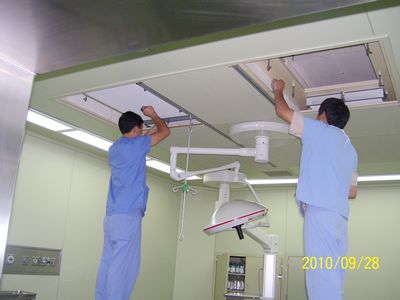

实用新型送风天花工作原理和使用方法是，将本实用新型的手术室的洁净送风天花安装在医院手术室洁净空间送风顶棚上。

对于单个送风口，可把高效过滤器直接安在阻漏层上面，阻漏层送风面比高效过滤器面扩一倍；对于大面积送风口，可将手术室的洁净送风天花单元并列组合设置，其高效过滤器箱体部分可设置在外墙处。

当外部空气经过手术室的洁净送风天花的高效过滤器后，其泄漏污染气流经过静压箱，成为混合稀释后的污染，再经过阻漏层，成为洁净的气流进入工作区。

整个过程是通过以下四个不同机理作用获得更洁净气流的；

1、送风天花稀释阻漏，气流经高效过滤器箱体内混风器和静压箱入口处的整流、碰撞、扩散作用，使漏泄气流通过射流混掺和紊乱，达到稀释目的；

2、送风天花过滤阻漏，即阻漏层的亚高效过滤作用，进一步把稀释后的漏泄气流浓度降低，达到再次过滤目的；

3、送风天花降压阻漏，即漏泄气流漏至静压箱时，经过缝隙和突然扩大，压力降低很大，再通过阻漏层时，压差就很小，这样即使阻漏层边框不加密封，第二次漏泄量也极小，从而达到降压阻漏的目的；

4、送风天花阻隔阻漏，即漏泄气流漏出高效过滤器并不能直奔工作面，还要受到阻漏层的阻隔，即使边框只有硬性接触，对漏气仍有阻力，仍有阻隔作用，减少第二次漏泄量，达到阻隔阻漏目的。

洁净送风天花突破了高效过滤器必须布置在送风末端的传统模式；高效过滤器不再设于送风末端静压箱内，便于在顶棚上面通过高效过滤器箱体，对高效过滤器单独安装、检测和维修，不必进入洁净空间内作业；高效过滤器的使用数量可以较多的减少；

送风天花静压箱内不再有高效过滤器，降低了静压箱结构高度，可降低建筑层高，简化安装，比如采取吊装静压箱，减少费用。

洁净送风天花如果没有阻漏层，一旦高效过滤器处有所漏泄，将使出风含尘限度增大475倍，而有了阻漏层，则此污染浓度降低95％以上，若无漏泄，则室内洁净度更高，已被理论和实验证明。

现在高效过滤器虽要在静压箱附近，不在送风末端，但由于有亚高效阻漏层，完全消除了返尘、积尘现象，不是亚高效，则不可能作到这一点；

送风天花对于乱流洁净室各单个送风口来说，送风天花装置因为使风口下安装了面积大1—2倍的阻漏层，从而扩大了工作区的洁净范围1—2倍。

当多个手术室的洁净送风天花单元并列组合使用时，可用静压箱侧壁开设的气流联通孔，使静压箱内气流均匀；送风天花装置具有明显的模数化、装配化特点，可以较快转化为产品。

送风天花适用于医院手术室洁净空间的洁净送风天花和各种有洁净气流要求的单向流百级区乱流洁净间。

手术室送风天花结构：

实用新型在手术室内安装布置使用由可见，本实用新型的手术室的洁净送风天花，包括静压箱、高效过滤器，在静压箱3上方按气流方向设置高效过滤器箱体1，箱体内置高效过滤器2和混风器10，在静压箱进风口处设有气流均布器5，在静压箱下方设置阻漏层4，静压箱侧壁开设有联通孔7，阻漏层下方设有孔板或透气膜的装饰层6。

阻漏层为柔性低阻亚高效过滤材料阻漏层，组装在T型安装框架上，阻漏层的阻力在40Pa—80Pa，过滤效率在亚高效范围内，即对于≥0.5μm微粒效率达95％—99％。

当较脏空气经过高效过滤器后，得到过滤洁净，一部分泄漏污染气流经过静压箱成为混合稀释后的污染，再经过阻漏层的降压阻隔，成为洁净均布气流进入工作区。

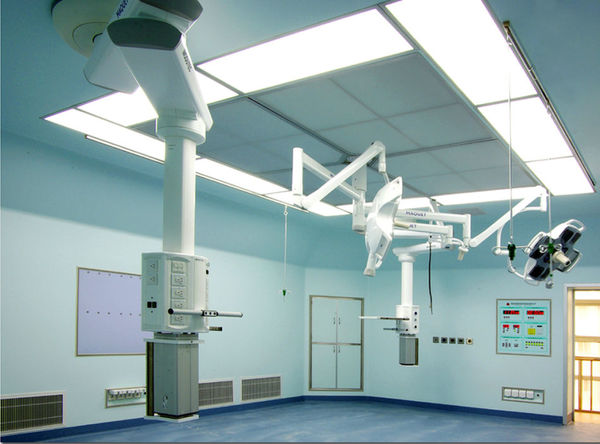

可见，在医院手术室洁净空间的顶棚上设置手术室的洁净送风天花使用时，由于顶棚中间必须穿过无影灯灯杆，可以由四块手术室的洁净送风天花8交错组合，静压箱之间有联通孔7相通，促进气流均匀，在组合中间形成的方孔内，安装一装饰板挡住，装饰板9上开一外切于无影灯杆的圆孔，穿过灯杆，把由于灯杆存在的通风盲区减到最小。而常规安装高效过滤器于吊顶上的方法，方孔处盲区很大。

送风天花要求：

1、一种手术室的洁净送风天花，包括静压箱、高效过滤器，其特征是，在静压箱进风上方按气流方向设置高效过滤器箱体，箱体内置高效过滤器，在静压箱进风口处设有均布器，在静压箱下方设置阻漏层。

2、要求手术室的送风天花，其特征是，阻漏层为柔性低阻亚高效过滤材料阻漏层，阻漏层的阻力为40—80Pa；阻漏层的过滤效率在亚高效范围内。

3、要求手术室的洁净送风天花，其特征是，高效过滤器箱体内设有混风器。

4、要求手术室的洁净送风天花，其特征是，阻漏层下方设有装饰层。

5、要求手术室的洁净送风天花，其特征是，在静压箱侧壁开设有联通孔。

摘要一种手术室的洁净送风天花，其特征是，在静压箱进风上方按气流方向设置高效过滤器箱体及高效过滤器，在静压箱进风口处设均布器，下方设阻漏层。

阻漏层为低阻亚高效过滤材料,阻力在40—80Pa,过滤效率在亚高效范围内。

送风天花优点:

设置阻漏层，突破了高效过滤器必须布置在送风末端的常规模式；可降低建筑层高；方便过滤器的安装检修；使室内含尘浓度再次降低，把洁净区面积扩大1倍以上。适用于手术室和包括单向流百级区乱流洁净间。
