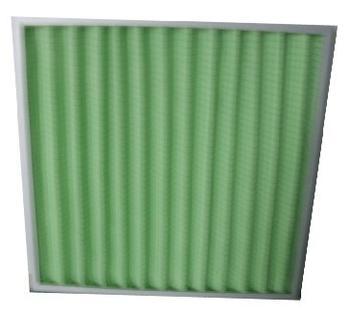

折叠式中效过滤器
设计特点：
1焊接式铁丝护网采用表面防锈处理，能够很好的固定线形褶状结构；
2镀锌铁网贴合在滤材的出风面上，能保护滤材不被吹破，防止滤材因风压过大而造成变形，确保所有滤材表面皆被充分利用；
3渐层式的结构给气流提供最大的过滤面积，折叠滤网的过滤面积，是一般平面滤网的5倍；
4可采用普通或防潮纸框，使用后纸框过滤器可作焚烧处理，无污染，符合环保要求；
5过滤效率等级：F5、F6、F7、F8、F9（EN779）
性能特点：
1过滤面积大，使用寿命长。
应用领域：
洁净室的集中通风空调系统的中级过滤及洁净室的回风过滤。
构成材料及运行条件：
外框材质 | 铝型材/铝板折框/镀锌框/不锈钢框/纸框 |
滤料材质 | 合成纤维 |
护网材质 | 镀锌电焊网/铝网/不锈钢网 |
过滤效率 | F5:45%@0.5μm,F6:65%@0.5μm, F7:85%@0.5μm, F8:90%@0.5μm，F9:95%@0.5μm |
使用最高温度 | 80℃ |
使用最高湿度 | 100% |
型号尺寸及其它参数：
规格尺寸 | 额定风量 | 过滤面积 | 容尘量 | 初阻力 | 终阻力 | 过滤效率 |
(W×H×D)(mm) | (m3/h) | (m2) | (g) | (Pa) | (Pa) | |
592*592*46 | 600 | 0.97 | ≈175 | ≤50 | 250-300 | F5 |
≈155 | ≤65 | 250-300 | F6 | |||
≈135 | ≤80 | 300-400 | F7 | |||
≈120 | ≤100 | 300-400 | F8 | |||
≈110 | ≤120 | 400-450 | F9 | |||
287*592*46 | 300 | 0.51 | ≈90 | ≤50 | 250-300 | F5 |
≈80 | ≤65 | 250-300 | F6 | |||
≈70 | ≤80 | 300-400 | F7 | |||
≈60 | ≤100 | 300-400 | F8 | |||
≈55 | ≤120 | 400-450 | F9 | |||
490*592*46 | 500 | 0.8 | ≈145 | ≤50 | 250-300 | F5 |
≈130 | ≤65 | 250-300 | F6 | |||
≈110 | ≤80 | 300-400 | F7 | |||
≈95 | ≤100 | 300-400 | F8 | |||
≈90 | ≤120 | 400-450 | F9 | |||
592*592*96 | 700 | 1.16 | ≈210 | ≤50 | 250-300 | F5 |
≈190 | ≤65 | 250-300 | F6 | |||
≈160 | ≤80 | 300-400 | F7 | |||
≈140 | ≤100 | 300-400 | F8 | |||
≈130 | ≤120 | 400-450 | F9 | |||
287*592*96 | 350 | 0.58 | ≈105 | ≤50 | 250-300 | F5 |
≈95 | ≤65 | 250-300 | F6 | |||
≈80 | ≤80 | 300-400 | F7 | |||
≈70 | ≤100 | 300-400 | F8 | |||
≈65 | ≤120 | 400-450 | F9 | |||
490*592*96 | 600 | 0.93 | ≈170 | ≤50 | 250-300 | F5 |
≈150 | ≤65 | 250-300 | F6 | |||
≈130 | ≤80 | 300-400 | F7 | |||
≈110 | ≤100 | 300-400 | F8 | |||
≈100 | ≤120 | 400-450 | F9 |
